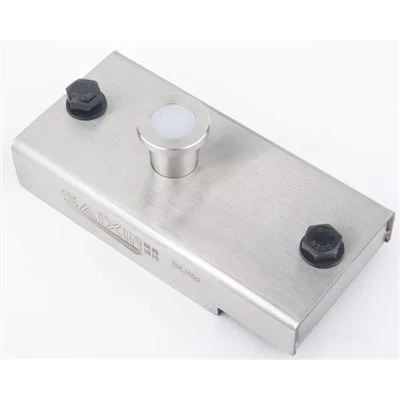

Οι αγκυρώσεις χυτεύσεως-Στη στερέωση είναι εξαρτήματα στερέωσης από χάλυβα-ακριβείας που ενσωματώνονται απευθείας στον ξυλότυπο από σκυρόδεμα πριν από τη δομική έκχυση. Τοποθετώντας αυτές τις πρίζες με σπείρωμα βαρέως τύπου και τα συγκροτήματα καναλιών πριν από την τοποθέτηση, οι κατασκευαστές προκατασκευασμένων σκυροδέματος και οι γενικοί εργολάβοι δημιουργούν μόνιμα, χωνευτά-σημεία σύνδεσης χωρίς διάτρηση μετά την εγκατάσταση. Τα ενσωματωμένα σκέλη αγκύρωσης και οι νευρώσεις διανομής συγκολλημένου σκυροδέματος μεταφέρουν φορτία εφελκυσμού και διάτμησης βαθιά στην περιβάλλουσα δομική μήτρα, αποφεύγοντας το τοπικό θρυμματισμό και εξαλείφοντας τον κίνδυνο κοπής εσωτερικών ράβδων οπλισμού.

Βασικά Χαρακτηριστικά Προϊόντος

Προ-Ρύθμιση θέσης ξυλότυπου:Στερεώνεται σε καλούπια από χάλυβα ή ξύλο μέσω μαγνητικών διαμορφωτών, πλακών καρφώματος ή χαλύβδινων ακίδων για την αποφυγή μετατόπισης κατά τη δόνηση και τη σταθεροποίηση του σκυροδέματος.

Κατανομή δύναμης βαθιάς μήτρας:Τα συγκολλημένα δόντια αγκύρωσης και τα ραβδωτά προφίλ μεταφέρουν τα φορτία ομοιόμορφα στο τμήμα του πυρήνα του σκυροδέματος αντί να βασίζονται στην τριβή της επιφάνειας.

Επαναχρησιμοποιήσιμα εσωτερικά νήματα:Εσωτερικά μετρικά σπειρώματα επεξεργασμένα με ακρίβεια-προστατεύονται κατά την έκχυση με πλαστικά καπάκια μιας χρήσης ή αφρώδες υλικό πλήρωσης, εξασφαλίζοντας καθαρή εμπλοκή του νήματος κατά την απογύμνωση του ξυλότυπου.

Ενσωμάτωση Flush Surface:Οι επάνω όψεις αγκύρωσης τοποθετούνται στο ίδιο επίπεδο με το εξωτερικό σκυρόδεμα, απομακρύνοντας τους προεξέχοντες κινδύνους και επιτρέποντας την απλοποιημένη αρθρωτή συναρμολόγηση.

Αντι-Γεωμετρία περιστροφής:Τα εξαγωνικά, τετράγωνα ή φλάντζα σώματα χιτωνίου εμποδίζουν την περιστροφή των εξαρτημάτων μέσα στο σκληρυμένο σκυρόδεμα όταν σφίγγετε τα μπουλόνια σύνδεσης υψηλής{{0} εφελκυσμού.

Βασικές Προδιαγραφές

Τεχνική Παράμετρος	Τυπικό φάσμα παραγωγής	Προσαρμοσμένες Επιλογές Μηχανικής
Μέγεθος νήματος	M8, M10, M12, M16, M20, M24	Αυτοκρατορικά νήματα UNC / UNF, λεπτές θέσεις ή προσαρμοσμένα μήκη
Μήκος άγκυρας	60 mm έως 250 mm	Συγκεκριμένα βάθη ενσωμάτωσης έργου- ανά δομικό υπολογισμό
Σχήμα σώματος	Στρογγυλό μανίκι με ραβδώσεις, εξάγωνη υποδοχή ή επίπεδη-άγκυρα	Σταμπωτές πλάκες βάσης, σωληνοειδείς άξονες με σταυρωτά-καρφώματα
Επιτρεπόμενη χωρητικότητα φορτίου	Εφελκυσμός: 5,8 kN - 42.0 kN / Διάτμηση: 4,2 kN - 35.5 kN	Διαμορφώσεις δυναμικού φορτίου-βαρέως τύπου
Ανοχή διαστάσεων	+/-0,5 mm (περιστροφή CNC και κοπή με λέιζερ)	Αυστηρά επίπεδα ανοχής για αεροδιαστημικά ή αρθρωτά πλαίσια

Βαθμοί & Πρότυπα

Ταξινόμηση υλικών:Ανθρακούχο χάλυβα (Q235B, Q355B, S235JR, S355JR, ASTM A36, ASTM A572 Grade 50) και ανοξείδωτο χάλυβα (Grade 304 / 1.4301, Grade 316 / 1.4401).

Πρότυπα εκτέλεσης και συγκόλλησης:Κατασκευασμένο σύμφωνα με το EN 1090-2 (Εκτέλεση Μεταλλικών Κατασκευών) και AWS D1.1 (Κώδικας Δομικής Συγκόλλησης). Η συγκόλληση πραγματοποιείται σύμφωνα με τις απαιτήσεις ποιότητας ISO 3834-2.

Προστασία επιφάνειας:Εν θερμώ-Γαλβανισμένο με εμβάπτιση (HDG) σε ISO 1461 / ASTM A123 με ελάχιστο πάχος επίστρωσης 85 um για εξωτερική έκθεση. απλό φινίρισμα για εσωτερικά ξηρά προκατασκευασμένα στοιχεία.

Ιχνηλασιμότητα:EL 10204 3.1 Πιστοποιητικά δοκιμής μύλου (MTR) που παρέχονται για κάθε παρτίδα θερμότητας πρώτης ύλης.

Θέματα Φορτίου & Σχεδιασμού

Αποτυχία αξιολόγησης λειτουργιών:Οι μηχανικοί πρέπει να υπολογίζουν τη διάσπαση του κώνου σκυροδέματος, την αστοχία εφελκυσμού χάλυβα, την αντίσταση{0}}εξόδου και τους περιορισμούς της απόστασης των άκρων με βάση τα μοντέλα σχεδίασης ACI 318 ή EN 1992-4 (Ευρωκώδικας 2).

Αποστάσεις και απόσταση ακμών:Πρέπει να τηρούνται ελάχιστες αποστάσεις ακμών για να αποφευχθεί η πρόωρη διάσπαση του σκυροδέματος. Οι επικαλυπτόμενοι κώνοι τάσης από γειτονικές αγκυρώσεις απαιτούν συντελεστές μείωσης φορτίου ή προσαρμογές διάταξης δομικού οπλισμού.

Δυναμική έναντι στατικής φόρτωσης:Οι τυπικές άγκυρες υποστηρίζουν στατικά φορτία (στηρίγματα σωλήνων, σχάρες καλωδίων, ψευδοροφές). Για δυναμικές, κυκλικές ή σεισμικές εφαρμογές (ράγες γερανών, βάσεις βιομηχανικών μηχανημάτων), πρέπει να καθορίζονται τα συγκροτήματα υποδοχών με ονομαστική καταπόνηση-με αυξημένη ενσωμάτωση.

Όρια αντοχής σκυροδέματος:Ελάχιστη χαρακτηριστική αντοχή σε θλίψη κύβου/κύλινδρου 25 MPa (C25/30) που απαιτείται κατά τη στιγμή της αρχικής φόρτισης του συνδετήρα.

Εφαρμογές

Προκατασκευασμένα πάνελ τοίχου από σκυρόδεμα:Ασφάλιση δομικών πάνελ σάντουιτς, αρχιτεκτονικά στηρίγματα επένδυσης και εσωτερικά στηρίγματα διαχωριστικών.

Ράφια Βιομηχανικών Σωληνώσεων & MEP:Τοποθέτηση βαρέων μηχανικών σωληνώσεων, ηλεκτρικών δίσκων καλωδίων και αγωγών εξαερισμού μέσα σε προκατασκευασμένες σήραγγες και υποσταθμούς.

Αρθρωτή υποδομή:Στερέωση προστατευτικών κιγκλιδωμάτων, φραγμών θορύβου, δευτερευόντων εξαρτημάτων γέφυρας αυτοκινητοδρόμων και προκατασκευασμένων τμημάτων επένδυσης σήραγγας.

Δομικό χάλυβα-σε-αρμούς σκυροδέματος:Σύνδεση δευτερεύοντος χαλύβδινου σκελετού και υποστυλωμάτων στήριξης ημιώροφου απευθείας σε χυτές πλάκες δαπέδου ή δοκούς θεμελίωσης.

Ποιότητα & Επιθεώρηση

Έλεγχος εισερχόμενων πρώτων υλών:Ανάλυση χημικής σύνθεσης φασματόμετρου και δοκιμή εφελκυσμού που πραγματοποιήθηκαν πριν από την κατεργασία με CNC.

Σε-Διαδικασία ελέγχων διαστάσεων:Πρώτη-Επιθεώρηση άρθρου (FAI) με χρήση μηχανών μέτρησης συντεταγμένων (CMM) για την επαλήθευση των κρίσιμων βημάτων νήματος και του μήκους του σώματος.

Επαλήθευση νήματος:100% Go/No-Δοκιμή μετρητή νήματος μετάβασης σε κάθε κατεργασμένη εσωτερική πρίζα για να αποφευχθεί η σύγχυση ή η διασταύρωση-στο συγκρότημα του ιστότοπου.

Μη-Μη καταστροφική δοκιμή (NDT):Δοκιμή μαγνητικών σωματιδίων (MT) και δοκιμή υπερήχων (UT) που διεξάγονται σε δομικά συγκροτήματα συγκολλημένων αγκυρίων ανά σχέδια ποιότητας συγκόλλησης.

Έλεγχοι πάχους επίστρωσης:Επαλήθευση μαγνητικού μετρητή επαγωγής που επιβεβαιώνει ότι η κατανομή του στρώματος ψευδαργύρου HDG πληροί τα όρια ISO 1461.

Επιλογές προσαρμογής

Μη-Τυπικές γεωμετρίες:Προσαρμοσμένα μήκη αγκύρωσης, προσαρμοσμένες γωνίες κάμψης και μη-μη τυπικές διαμορφώσεις νημάτων (π.χ. M27, M30 ή προσαρμοσμένα αυτοκρατορικά μεγέθη) σχεδιασμένες για μοναδικές αρχιτεκτονικές γεωμετρίες.

Εξειδικευμένα Υλικά:Κραματοποιημένοι χάλυβες για ακραία-περιβάλλοντα χαμηλής θερμοκρασίας ή θαλάσσιοι-ανοξείδωτοι χάλυβες διπλής ποιότητας για λύματα υψηλού-χλωρίου και παράκτιες εγκαταστάσεις.

Ενσωματωμένες πλάκες στερέωσης:Συνδυασμός κοχλιωτών υποδοχών συγκολλημένων σε σφραγισμένες δομικές πλάκες στήριξης από χάλυβα για πολλαπλή-μερισμό φορτίου.

Προστατευτική κάλυψη νήματος:Καπάκια σιλικόνης υψηλής-θερμοκρασίας ή προσαρμοσμένα καλούπια-βύσματα τοποθετημένα για να διατηρούν τα εσωτερικά σπειρώματα πλήρως σφραγισμένα έναντι εισόδου πολτού σκυροδέματος.

Τι πρέπει να παρέχουν οι αγοραστές

Για να επιταχύνετε την τεχνική εξέταση υποβολής, τον μηχανολογικό σχεδιασμό και την προσφορά, παρέχετε τις ακόλουθες παραμέτρους του έργου:

Μηχανικά Σχέδια:Δομικά σχέδια καταστημάτων, αρχεία CAD (DWG/STEP) ή μοντέλα Tekla που δείχνουν διαστάσεις στοιχείων και διατάξεις ενισχυτικής ράβδου.

Απαιτήσεις Φορτίου:Τελικά ή λειτουργικά φορτία σχεδιασμού (Tensile N_Ed και Shear V_Ed σε kN), προσδιορίζοντας εάν τα φορτία είναι στατικά, σεισμικά ή επιρρεπή σε κόπωση-.

Περιβαλλοντική Ταξινόμηση:Κατηγορία ατμοσφαιρικής διαβρωτικότητας ISO 12944 (C1 έως C5) ή ειδικές συνθήκες έκθεσης (π.χ. χημικές εγκαταστάσεις, θαλάσσια παράκτια).

Προδιαγραφές σκυροδέματος:Κατηγορία θλιπτικής αντοχής (C_cube / C_cylinder), ελάχιστα χρονοδιαγράμματα σκλήρυνσης και περιορισμοί πάχους στοιχείου.

Όγκος & Πρόγραμμα Παράδοσης:Συνολική απαιτούμενη ποσότητα ανά τύπο μεγέθους, ορόσημα παράδοσης στόχου και προδιαγραφές συσκευασίας εξαγωγής (π.χ. αντιδιαβρωτικό περιτύλιγμα VCI, εξαγωγή-πιστοποιημένες ξύλινες παλέτες).

FAQ

Ε: Με ποιον τρόπο οι αγκυρώσεις στερέωσης{0}}αποτρέπουν την είσοδο πολτού σκυροδέματος στα εσωτερικά σπειρώματα κατά τη διάρκεια της έκχυσης;

Α: Κάθε πρίζα είναι εφοδιασμένη με ένα εργοστασιακό-εγκατεστημένο πλαστικό βύσμα με σπείρωμα ή στεγανοποιητικό αφρώδες υλικό υψηλής-πυκνότητας που εμποδίζει την υγρή πάστα τσιμέντου κατά τη διάρκεια της δόνησης. Το βύσμα αφαιρείται μετά την απογύμνωση του ξυλότυπου για να εκτεθούν καθαρά, άθικτα εσωτερικά σπειρώματα.

Ε: Μπορούν αυτές οι άγκυρες να χρησιμοποιηθούν σε λεπτά προκατασκευασμένα πάνελ τοίχου με περιορισμένο βάθος σκυροδέματος;

Α: Ναι. Για λεπτά προκατασκευασμένα στοιχεία όπου η τυπική βαθιά ενσωμάτωση είναι αδύνατη, κατασκευάζουμε κοντά-αγκυρώσεις πλακών αμαξώματος ή σταυρωτά-σωληνοειδείς υποδοχές που κατανέμουν τα φορτία εφελκυσμού οριζόντια στο τμήμα του πίνακα.

Ε: Ποια τεκμηρίωση περιλαμβάνεται για τις εγκρίσεις υποβολής δομικών μηχανικών;

Α: Παρέχουμε πλήρη πακέτα τεκμηρίωσης, συμπεριλαμβανομένων EN 10204 3.1 πιστοποιητικών δοκιμής μύλου, εκθέσεων επαλήθευσης πάχους επίστρωσης, Προδιαγραφές διαδικασίας συγκόλλησης (WPS) και φύλλα ελέγχου επιθεώρησης διαστάσεων.

Ε: Πώς στερεώνονται οι άγκυρες σε ξυλότυπο από χάλυβα ή ξύλο πριν από τη χύτευση σκυροδέματος;

Α: Οι άγκυρες μπορούν να στερεωθούν χρησιμοποιώντας μαγνητικούς διαμορφωτές (για χαλύβδινα τραπέζια), πλάκες καρφώματος (για ξυλότυπους) ή απευθείας σύρμα-δένοντας στον εσωτερικό ενισχυτικό χαλύβδινο κλωβό για να αποφευχθεί η κίνηση κατά τη διάρκεια της έκχυσης σκυροδέματος και των κραδασμών του πόκερ.

Ε: Υπάρχουν διαθέσιμες επιλογές από ανοξείδωτο χάλυβα για διαβρωτικά έργα υποδομής;

Α: Ναι. Κατασκευάζουμε τακτικά χύτευση-αγκυρίων από συμπαγή ωστενιτικό ανοξείδωτο χάλυβα Grade 304 και Grade 316 για μονάδες επεξεργασίας λυμάτων, θαλάσσιες κατασκευές και χημικές εγκαταστάσεις.

Ε: Ποιος είναι ο τυπικός χρόνος παράδοσης για προσαρμοσμένα-μηχανικά συγκροτήματα αγκύρωσης;

Α: Τα τυπικά είδη καταλόγου αποστέλλονται εντός 7 έως 14 ημερών. Τα προσαρμοσμένα σχέδια που απαιτούν αποκλειστική κατεργασία CNC, προμήθεια εξειδικευμένου υλικού ή δοκιμή μάρτυρα τρίτου-συνήθως απαιτούν 20 έως 30 ημέρες ανάλογα με τον όγκο της παρτίδας.
